Замена высоковольтных электродвигателей ДАЗО

Высоковольтные электродвигатели асинхронные трехфазные с короткозамкнутым ротором серии ДАЗО4 предназначены для привода механизмов, не требующих регулирования частоты вращения (насосы, вентиляторы, дымососы и др.) Двигатели предназначены для работы от сети переменного тока частотой 50 Гц напряжением 3000 В, 6000 В и 10000 В.

Двигатели напряжением 3000 В изготавливаются в габаритах двигателей напряжением 6000 В с сохранением мощности.

Ток статора высоковольтных электродвигателей ДАЗО напряжением 3000 В в два раза больше, чем у двигателей напряжением 6000 В.

Номинальный режим работы - продолжительный S1.

Конструктивное исполнение двигателей - IM1001.

Способ охлаждения двигателей - ICA01A61.

Степень защиты - IP54, коробки выводов - IP55, наружного вентилятора - IP21.

Пуск двигателей прямой, обеспечивается как при номинальном напряжении сети, так и при снижении напряжения сети за время пуска до 0,8 U ном. Двигатели допускают два пуска подряд из холодного состояния или один пуск из горячего состояния. Интервал между последующими пусками не менее трех часов, количество пусков не более 10000 за период эксплуатации и не более 500 пусков в год.

Двигатели имеют подшипники качения с пластичной смазкой. Контроль температуры подшипников осуществляется термопреобразователями сопротивления. Соединение двигателей с приводным механизмом осуществляется посредством упругих муфт. Изоляционные материалы обмотки статора класса нагревостойкости не ниже "В". Изоляция обмотки статора термореактивная типа "Моно-лит-2". Обмотка статора имеет шесть выводных концов, закрепленных на четырех изоляторах в коробке выводов. Соединение фаз обмотки - звезда. Контроль температуры обмотки и сердечника статора осуществляется шестью термопреобразователями, заложенными в пазы статора. Двигатели допускают правое и левое направление вращения. Изменение направления вращения осуществляется только из состояния покоя.

Двигатели могут быть укомплектованы подшипниками SKF или FAG.

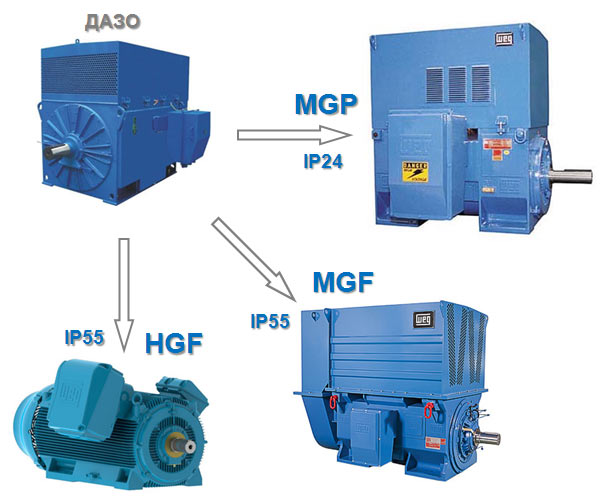

Купить двигатель ДАЗО сейчас проблематично. В качестве замены старых электродвигателей ДАЗО WEG предлагает высококачественные высоковольтные электродвигатели серий HGF и M-line, которые по своим энергетическим параметрам не уступают, а даже превосходят электродвигатели серии ДАЗО.

Замена высоковольтных электродвигателей ДАЗО напряжением 6кВ на электродвигатели WEG

Тип двигателя ДАЗО	Мощность (кВт)	Скорость (об/мин)	Напряжение (В)	Замена MGF IP55	Файл	Замена HGF IP55	Файл
1500 об/мин
ДАЗО4-400XK-4МУ1	315	1500	6000	-	-	HGF355CDE/315/4P/6kV
ДАЗО4-400Х-4МУ1	400	1500	6000	MGF355E/400/4P/6kV		HGF355CDE/400/4P/6kV
ДАЗО4-400Y-4МУ1	500	1500	6000	MGF355E/500/4P/6kV		HGF400LAB/500/4P/6kV
ДАЗО4-450X-4МУ1	630	1500	6000	MGF400D/630/4P/6kV		HGF400CDE/630/4P/6kV
ДАЗО4-450Y-4МУ1	800	1500	6000	MGF400E/800/4P/6kV		HGF450/800/4P/6kV
1000 об/мин
ДАЗО4-400XK-6МУ1	250	1000	6000	MGF355C/250/6P/6kV		HGF355CDE/250/6P/6kV
ДАЗО4-400Х-6МУ1	315	1000	6000	MGF355D/315/6P/6kV		HGF355CDE/315/6P/6kV
ДАЗО4-400Y-6МУ1	400	1000	6000	MGF400C/400/6P/6kV		HGF400LAB/400/6P/6kV
ДАЗО4-450X-6МУ1	500	1000	6000	MGF400D/500/6P/6kV		HGF400CDE/500/6P/6kV
ДАЗО4-450Y-6МУ1	630	1000	6000	MGF400E/630/6P/6kV		HGF450/630/6P/6kV
750 об/мин
ДАЗО4-400X-8МУ1	200	750	6000	-	-	HGF355CDE/200/8P/6kV
ДАЗО4-400Y-8МУ1	250	750	6000	-	-	HGF355CDE/250/8P/6kV
ДАЗО4-450X-8МУ1	315	750	6000	-	-	HGF400LAB/315/8P/6kV
ДАЗО4-450YK-8МУ1	400	750	6000	MGF400D/400/8P/6kV		HGF400CDE/400/8P/6kV
ДАЗО4-450Y-8МУ1	500	750	6000	MGF400E/500/8P/6kV		HGF450/500/8P/6kV

Замена высоковольтных электродвигателей ДАЗО напряжением 10кВ на электродвигатели WEG

Тип двигателя ДАЗО	Мощность (кВт)	Скорость (об/мин)	Напряжение (В)	Замена MGF IP55	Файл	Замена MGP IP24	Файл
1500 об/мин
ДАЗО4-85/37-4У1	400	1500	10000	MGF450D/400/4P/10kV		MGP450D/400/4P/10kV
ДАЗО4-85/43-4У1	500	1500	10000	MGF450D/500/4P/10kV		MGP450D/500/4P/10kV
ДАЗО4-85/49-4У1	630	1500	10000	MGF450D/630/4P/10kV		MGP450D/630/4P/10kV
ДАЗО4-85/55-4У1	800	1500	10000	MGF450D/800/4P/10kV		MGP450D/800/4P/10kV
1000 об/мин
ДАЗО4-85/54-6У1	500	1000	10000	MGF450C/500/6P/10kV		-	-
ДАЗО4-85/59-6У1	630	1000	10000	MGF450D/630/6P/10kV		MGP450C/630/6P/10kV
