Преобразователи частоты серии MVW01 до 6000кВт

Описание

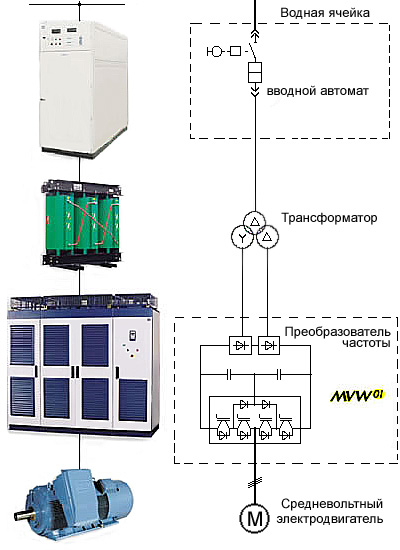

Компания WEG является уникальным бразильским производителем преобразователей частоты среднего напряжения, который производит все компоненты системы средневольтного электропривода, такие как:

вводные ячейки
масляные или сухие трансформаторы
средневольтные преобразователи частоты
электродвигатели среднего напряжения

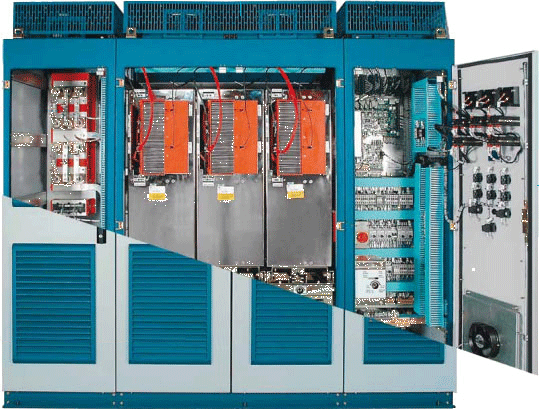

Преобразователь частоты MVW-01 спроектирован и производится по самым современным технологиям. В нем используются высоковольтные IGBT транзисторы (6.5 кВ), снижающие до минимального уровня гармоники тока электродвигателя. Применение на входе 12-ти или 18-пульсной схемы выпрямителя позволяет получить высокий коэффициент мощности.

В системе управления MVW01 используются 32-битные процессоры, которые обеспечивают высокую точность управления электродвигателем. В приводах MVW-01 используется принцип настройки и программирования параметров преобразователя такой же как и в преобразователях WEG низкого напряжения.

Благодаря своей надежности, используемым технологиям, безопасности и простоте привод MVW-01 хорошо зарекомендовал себя на рынке частотных преобразователей высокого напряжения.

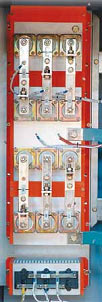

12-ти или 18-ти пульсный выпрямитель

Низкие гармонические искажения
Высокий коэффициент мощности

Воздушное охлаждение

Простая эксплуатация
Малые потери привода
Низкий уровень шума

Секции IBGT

Съемные секции
Простое подсоединение управления
"Ножи" для соединения силовой части
Простое и быстрое обслуживание

Мониторинг звена постоянного тока

Визуальная индикация наличия
напряжения на звене постоянного тока

Безопасность

Механическая блокировка
для силовой секции
Электро-механическая блокировка
с вводным автоматическим выключателем,
которая не позволяет открыть
двери при поданном питании

Клавиатура

Двойной дисплей
(LED / LCD)
Визуализация и простое
программирование ПЧ
настройка и программирование
аналогично низковольтным
преобразователям

Оптоволоконный интерфейс

Помехоустойчивость
Высоковольтная изоляция

Мониторинг и защита

Контроль появления дуги
в высоковольтной секции
Температурный мониторинг
Мониторинг вентиляции по
датчику давления

Свойства

Напряжение электродвигателя: 2.3 кВ; 3.3 кВ или 4.16 кВ
Мощность до 4500 л.с. (3300 кВт)
Полностью цифровое управление на базе 32-битного быстродействующего процессора
Съемный интерфейс «человек-машина» (ЖКД/СИД) с удобным в управлении двойным рабочим дисплеем
Воздушное охлаждение
12-импульсный входной выпрямитель (18-ти или 24-х импульсные под заказ) – улучшеная форма потребляемого тока и напряжения. Высокий коэффициент мощности ( >0.96 )
Многоуровневая система ( 3/5 уровней напряжения) с фиксированной нейтральной точкой ( NPC )
Оптоволоконная гальваническая развязка между силовой частью и цепями управления
Сухие пленочные конденсаторы на шине постоянного тока обладают повышенной надежностью и увеличенным сроком службы
Съемные силовые элементы (быстрая и простая замена )
Материалы и элементы с низкими потерями и высокой теплоотдачей
Высоковольтные ( 6.5 кВ.) IGBT транзисторы обеспечивают надежную работу силовой части. Вместо последовательного соединения большего числа низковольтных, одновременно снижая потери при работе.
Крепление на панели IP 41/NEMA 1
